Plan de terminación Yacyretá

Objetivo General

Terminar el Proyecto Yacyretá, elevando la cota del embalse a la definitiva de proyecto de 83 msnm en el eje de Encarnación – Posadas.

Objetivos Especificos

1.- Liberar las áreas a ser inundadas, considerando:

• • La Expropiación de los Inmuebles
  • La seguridad de las zonas liberadas
  • La relocalización de población y actividades económicas-productivas.
  • La rehabilitación socioeconómica de la población reasentada y
  • El pasivo social

2.- Ejecutar Obras y Acciones necesarias para mitigar los efectos sobre el medio ambiente:

• • Obras de Protección del Arroyo Aguapey
  • La Planta de Tratamiento de Efluentes Cloacales
  • Redes Cloacales y de Agua Potable de Encarnación y Carmen del Paraná

3.- Reponer Obras de Infraestructura como:

• • Rutas
  • Puentes
  • Puertos
  • Aeropuerto
  • Vía Férrea
  • Líneas de Transmisión

Récords

Yacyretá es una presa multipropósito emplazada en el río Paraná, cuyo caudal medio es de 12.000 m3/s. Se trata de una central de llanura equipada con 20 turbinas hidráulicas tipo Kaplan y una potencia instalada de 3200 Mw. A través de cada turbina pueden pasar 2.630 millones de litros de agua por hora. Por las 20 turbinas de Yacyreta puede pasar por hora lo que en su momento equivalía al consumo de agua potable de 13 días de la ciudad de Asunción o de 2 días de la ciudad de Buenos Aires.  Posee dos vertederos a lámina guiada, equipados en sus crestas con compuertas radiales: el Brazo Principal y el del Brazo Añá Cuá que conjuntamente poseen una capacidad de vertido de 95.000 m3/s. Con las obras y acciones proyectadas para alcanzar la cota final de proyecto (83 metros sobre el nivel del mar- msnm), sus turbinas podrán operar con su máximo potencial y producir anualmente 19.000 Gwh de energía. De instalarse otras tres turbinas en el Brazo Aña Cuá, esta cifra superará los 20.000 Gwh.

DATOS GENERALES A COTA DEFINITIVA

CARACTERÍSTICAS ENERGÉTICAS

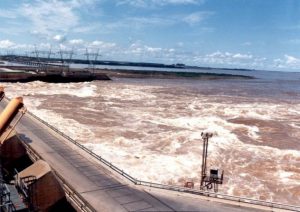

Embalse Principal

Según los estudios realizados, la inundación máxima del territorio paraguayo no será mayor de 815 km2, determinados con la cota 83 msnm como nivel de inundación en el tramo comprendido entre la casa de máquinas de Yacyretá y la sección Posadas – Encarnación.



El embalse de Yacyretá abarcará a cota definitiva una superficie de 1.600 Km2 (13 veces la superficie de Asunción u 8 veces la de la ciudad de Buenos Aires) y una longitud por el cauce de 342 km.



A cota de 76 msnm, cubría una superficie 1.200 Km2, siendo el ancho máximo de aproximadamente 30 Km. y su profundidad media estimada en 6 a 7 m, con un tiempo medio de residencia del agua que varia entre los 3 y 7 días.







Vertedero principal

Es uno de los componentes principales del proyecto y se trata de “un vertedero de hormigón en el extremo sur de la isla Yacyretá en la misma dirección general que el cierre del brazo principal del río, dotado de 18 compuertas radiales de 15 m de ancho y 20 m de altura y una longitud aproximada de 338 m, capaz de verter hasta 55.000 m3/s con el embalse a cota 84,5m” (inc. 4 del capítulo III, Anexo “B” del Tratado de Yacyretá).



Tanto el vertedero principal como el del brazo Aña Cuá son del tipo convencional a lámina guiada y la capacidad conjunta de ambos es de 95.000 m3/s, igual al pico de la crecida máxima probable del río Paraná. En los vanos de ambas estructuras se han incorporado rampas deflectoras con fines de protección de la fauna íctica de aguas debajo de la represa.



Sus 18 compuertas que se construyeron finalmente con 19,50 m de altura, pesan 180 toneladas cada una, y son operadas por servomotores hidráulicos. En la etapa definitiva, su cresta vertedora estará a cota 63,5 msnm. Este vertedero cuenta con una pileta de aquietamiento de 342 m de ancho y 100 m de longitud.

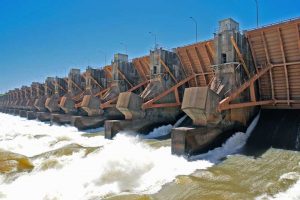

Vertedero Aña Cuá

Está dotado de 16 compuertas radiales cuyas dimensiones son del orden de 15m de ancho y 15,5m de altura y una longitud aproximada de 300m, capaz de verter hasta 40.000 m3/seg. con el embalse a cota 84,5 m, orientado de forma tal a disminuir en todo lo posible los daños en la costa norte de la parte occidental de la Isla Yacyretá.

Sus compuertas (16,50 m de altura) también son operadas por servomotores hidráulicos y la cresta vertedora está a cota 66,5 en su faz definitiva. La pileta de aquietamiento es de 304 m de ancho y una longitud de 90 m.

En este importante brazo del Paraná de 25 Km de largo y 2 Km de ancho y con fines de conservación del hábitat acuático de aguas debajo de la represa de Yacyretá, se mantiene en el vertedero Brazo Aña Cuá el llamado “caudal ecológico” para preservar la fauna acuática.

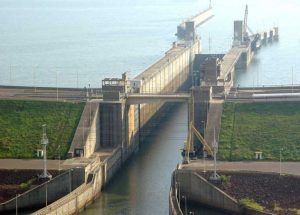

Esclusa de Navegación

Ubicada en Rincón Santa María sobre la margen izquierda del Brazo Principal, se trata de una estructura de hormigón, dotada de un cuenco de 270 m de largo, 27 m de ancho libre y profundidad mínima de agua de 5m, apta para embarcaciones con un calado de 12 pies (3,66 m), que permitirá salvar los 23 metros de desnivel creado por el Embalse.



La esclusa está alimentada eléctricamente desde la Central mediante una línea aérea de 13,2 Kv. y desde la Sala de Control se operan las compuertas, el tablero del sistema operativo integral y todo el equipo de control y registro correspondiente.



Permite que en un tiempo de esclusado del orden de los 45 minutos, un tren de barcazas pueda trasladarse desde aguas abajo hacia aguas arriba o viceversa, reportando uno de los mayores y más apreciables beneficios económicos para el transporte fluvial de la región, cuyas ventajas comparativas sobre el medio automotor resultan inestimables.





Componentes  Civiles

Presa de Hormigón, Obras de Toma y Casa de Máquinas

Es una presa de hormigón que forma cuerpo único con las obras de toma y la casa de máquinas, por lo que en un ancho de 80 m, 70 m de altura y 816 m de longitud total, alberga las 20 unidades generadoras y sus respectivos conductos de aguas.



Estos a su vez están equipados con rejas inclinadas desmontables (previendo la instalación de equipos limpia rejas), compuertas y ataguías en las aberturas de la toma aguas arriba; en las aberturas del tubo de aspiración aguas abajo, con ataguías. La central tiene dos naves de montaje, denominadas principal y auxiliar, situadas en ambos extremos. En su interior, cuatro puentes grúas recorren la longitud total de las naves de montaje y sala de generación.



Posee un sistema de ventilación forzada y aire acondicionado en áreas de control central, control local de las unidades, administración y talleres. Dispone de sistemas para la provisión de aire comprimido, aguas cruda y potable, protección contra incendio, drenaje y desagote de las unidades, tratamiento de aguas servidas y para el suministro, purificación y almacenaje del aceite requerido por el equipo eléctrico y mecánico.



Presas de tierra

El embalse principal se forma mediante la construcción de varias presas de materiales sueltos con una longitud aproximada de 66 Km y que, junto con las estructuras principales, cierran su perímetro hasta las zonas más altas de las márgenes argentina (izquierda) y paraguaya (derecha).



De acuerdo a la topografía del terreno, los materiales de construcción disponibles y condiciones de fundación, las presas de tierra varían en su sección transversal y en su altura. En Yacyretá se proyectaron dos secciones, transversales típicas, una presa de sección homogénea y otra zonificada, con núcleo impermeable y espaldones de arena.



Por otro lado, para evitar las filtraciones por debajo de la presa, se construyó una pantalla de cemento-bentonita de 60 cm de ancho a través de la fundación permeable, conectada al núcleo impermeable y empotrada en la roca o manto impermeable continuo, para completar un cierre impermeable.



Carretera de Vinculación

Se trata de una vía de doble trocha, construida en la zona de obras del proyecto, que conecta la Ruta Nº 12 argentina con la Ruta Nº 1 paraguaya, a través de un tramo de terraplén de 6 Km. en la Isla Yacyretá y el Puente sobre el Brazo Aña Cuá, de 1.600 m de extensión y 10,85 m de ancho.



Una red vial adecuada es esencial para el acceso a la zona de obras y el transporte tanto de los materiales de construcción y equipos electromecánicos de gran porte, como para la circulación segura del personal de obra. Frecuentemente el componente vial del proyecto pasa inadvertido, por el hecho de que tanto el puente sobre el Aña Cuá como los tramos carreteros que conectan la ruta Nº 1 y la isla Yacyretá se concluyeron antes que la represa tome forma.



De hecho, a comienzos de los ’80, se identificó como un apoyo importante a las obras de construcción de Yacyretá, la ejecución de otra conexión entre las redes viales y ferroviarias de ambos países, lo que finalmente se concretó con la construcción del Puente Internacional Encarnación – Posadas y sus vías de acceso.



Tomas de Riego

En la presa principal se incorporan estructuras adecuadas de tomas de riego en ambas márgenes, con una capacidad máxima de 108 m3/s cada una.

Las dos tomas son de diseño similar y se ubican en lugares seleccionados para permitir el riego por gravedad de las tierras adyacentes, cerca de San Cosme (margen derecha) y en el Rincón Santa María (margen izquierda). Estas estructuras se enfocan al desarrollo de la agricultura de regadío en ambas márgenes cuando el embalse llegue a cota final (83 msnm).



El proyecto comprende las estructuras de cabecera de las instalaciones de riego: el canal de aducción y las estructuras de toma y transición (a la que se unirá el canal principal del sistema de riego que se construya en el futuro.



CARACTERÍSTICAS ELECTROMECÁNICAS TURBINAS



KAPLAN de eje vertical acoplada directamente al generador
CAUDAL Unidad – Mínimo	376 m3/s
CAUDAL Unidad – Máximo	830 m3/s
SALTO NETO NOMINAL	21,3 m
CAUDAL p/ Salto Nominal	794 m3/s
POTENCIA NOMINAL	154 MW
POTENCIA MÁXIMA	160 MW
VELOCIDAD ROTACIÓN	71,4 rpm
DIAMETRO RODETE	9,5 m
PESO RODETE	278 Tn

---

GENERADORES
POTENCIA MÁXIMA	172,5 MVA
FRECUENCIA	50 Hz
TENSIÓN NOMINAL	13,2 Kv
DIAMETRO ROTOR	16,0 m
PESO ROTOR	600 Tn



---

TRANSFORMADORES
POTENCIA MÁXIMA	172,5 MVA
TENSIÓN PRIMARIA	13,2 Kv
TENSIÓN SECUNDARIA	512,5 Kv
PESO	280 Tn

VERTEDEROS
NOMINACIÓN VERTEDERO	PRINCIPAL	AÑA-CUÁ
CAUDAL MAXIMO DESCARGA	55.000 m3/s	40.000 m3/s
NÚMERO DE VANOS	18	16

Grúas

Las Naves de Montaje y Sala de Generación son recorridas en toda su longitud por dos Puentes Grúa Principales con 330/50 Tn de capacidad y 27 metros de luz. Cumplen el servicio esencial de instalación y remoción del conjunto de rotores de los generadores y del conjunto de rodetes para las turbinas hidráulicas, a más de una función de apoyo a las dos Grúas Auxiliares, que con 40,25 Tn de capacidad y 25 metros de luz, realizan el servicio de instalación y remoción de todos los conjuntos, subconjuntos menores y componentes de la central.



En la estructura de Toma, una Grúa Pórtico de 525 Tn de capacidad y 6,60 metros de trocha, con tres guinches fijos de 175 Tn cada uno, sirve para el cierre de emergencia de la Unidad, mediante tres compuertas aptas para tal función. Además, dos Grúas Pórtico equipadas cada una con un guinche Principal de 160 Tn. y otro auxiliar de 40 Tn se uitilza en la instalación o remoción de ataguías para el cierre de los pasajes de toma de una Unidad en ocasión de su mantenimiento.



Una Grúa Puente para mantenimiento de compuertas y ataguías de 55 Tn y 17,50 metros de luz se utiliza en los talleres de la Central para el movimiento de equipos y la reparación de compuertas.



CARACTERÍSTICAS OBRAS CIVILES

DIMENSIONES			VOLUMENES DE OBRA
UNIDADES	N°	20	HORMIGON	m3	1.900.000
LONGITUD TOTAL	m	808	CEMENTO	Tn	427.400
ANCHO UNIDADES	m	36	ARMADURA	Tn	81.600
ANCHO TRANSVERSAL	M	80	EXCAVACION
CARRETERA	Cota	86	Suelo	m3	10.000.000
TRANSFORMADOR	Cota	70	Roca	m3	1.290.000

Líneas de Transmisión

Desde la central hidroeléctrica parten tres líneas de 13,2 Kv. hasta la Sub estación de Rincón Santa María. El transporte y la distribución son funciones que efectúan los sistemas interconectados de ambos países.

La energía de Yacyretá se deriva al sistema argentino a través de 3 líneas de 500 Kv., que vinculan la Central con el punto de entrega en la Subestación Rincón de Santa María, muy cerca de Ituzaingó. Al sistema paraguayo mediante una línea de 220 Kv (LP1), hasta la Subestación Ayolas y una línea de transmisión de 500 kv (LP2) desde la Central Yacyretá hasta la subestación Villa Hayes.

Las principales acciones involucran a:

• • El reasentamiento de la población
  • La compensación de actividades socioeconómicas
  • El control de zonas liberadas
  • El desarrollo de actividades de seguimiento y control externo del Plan de Acciones para el Reasentamiento y Rehabilitación (PARR)

El PARR está conformado por dos componentes que cuentan con sendos Planes Operativos:

I. El plan Operacional de Reasentamiento (POR), que comprende tareas de preparación de las familias para el traslado; implementación efectiva de los traslados y titulación de las viviendas; recepción de las familias en el nuevo hábitat.

II. El Plan de Rehabilitación y Apoyo Social (PRAS), que comprende actividades de promoción social; formulación participativa y autogestión de proyectos comunitarios con acompañamiento social, que atienda necesidades de la población.

Entre las Obras y Acciones incluidas en el PTY, las referidas a las cuestiones ambientales urbanas son las más relevantes, ya que apuntan al desarrollo de un ambiente urbano sustentable y cuya calidad debe ser compatible con las sociedades que sustenta.

Las acciones técnicas a realizar son:

a) La reforestación de algunas áreas (fundamentalmente por razones de uso en áreas urbanas).

b) La previsión de acciones por contingencias (rescate de restos arqueológicos, control de roedores, rescate de fauna y flora, etc.)

c) Mayor atención en las actividades de mitigación que se ejecutan actualmente (perfil epidemiológico de la población, monitoreo de calidad de agua y educación ambiental)

Obras y acciones también previstas por compromiso asumidos con los Organismos Internacionales

a) Las Estaciones de Piscicultura

b) La implementación de nuevas áreas de Reserva Compensatoria

c) La realización de un proceso de consulta y participación

d) La ejecución de un Estudio de Evaluación Ecológica Rápida

Las Obras y Acciones socio Ambientales a ser ejecutadas en ambas márgenes, en tres fases operativas:

a) En ejecución que incorpora a las Obras y Acciones dispersas en varios Programas anteriores

b) Necesarias para Cota Final de diseño

c) Posteriores, para la terminación del Proyecto

Las Obras y Acciones se agrupan en:

a) Construcción de Viviendas para familias que viven en zonas a inundar y movilizadas para construcciones de obras.
También contemplan infraestructura básica de salud, educación y seguridad.

b) Obras en Infraestructura
Comprenden Saneamiento, Costeras, Viales, Ferroviarias, Electricidad, Portuarias, Aeropuertos, Canales y Presas

c) Compra de Tierras
Contempla las tierras afectadas por el embalse, para construcción de viviendas y de infraestuctura

d) Acciones sociales y medioambientales de reasentamiento
Comprende la movilización y restablecimiento de las familias a relocalizar desde su individualización hasta su adaptación en su nuevo hábitat.

–

Son 27  kilómetros los que componen la defensa Costera de Encarnación.

Este ambicioso proyecto da trabajo en forma directa a casi 15  mil operarios  de las 120  empresas constructoras adjudicadas para el efecto. El costo del emprendimiento ascienda a 170 millones de dólares.

El Consorcio Paraguayo Costero (CPC) integrado por las firmas: Empresa Constructora Minera Paraguaya,  ECOMIPA S.A, Compañía de Construcciones Civiles S.A, CCC S.A, Chávez Construcciones S.A.I, Constructora Feldmann S.A y Vialtec S.A tienen a su cargo el Paquete A de la obra.

El Paquete B fue adjudicado al Consorcio Ecosur- CE, integrado por Concremix S.A, Talavera Ortellado S.A, Construpar S.A y Constructora Heisecke S.A.

Para la ejecución de esta obra fue necesaria la instalación de redes cloacales y fluviales, servicios que anteriormente no tenía la ciudad.

La Defensa Costera de Encarnación contará con 300 hectáreas de espacios verdes, playas, salones comerciales, parques y todos los servicios que hacen de la ciudad un sitio turísticamente atractivo.

Obras viales (Paquete A): Arroyo Mbororé, Yacú Paso, Santa María y Quiteria.
Obras viales (Paquete B): Defensa costanera y la Avda. Costanera en Carmen del Paraná, y obras en el Arroyo Tacuary.

Tramo vial Mbói Caé

Se trata de la obra vial de reposición funcional de la Ruta Nº 1 afectada por el sub embalse formado en el curso del Arroyo Quiteria. Consta de un puente de hormigón pretensado para cuatro carriles de 682 m de longitud en 31 tramos de 22 metros de luz, apto para soportar cargas de hasta 60 toneladas. Con terraplenes y cabeceras protegidas con una pantalla de losa de hormigón armado de 0,15 metros de espesor. El tramo tiene una longitud total de 2.460 metros y está pavimentado con una carpeta de concreto asfáltico.

Acceso Vial Calle Curupayty

Comprende la relocalización a mayor altura del tramo de la continuación de la calle Curupayty, situado sobre el arroyo Poti-y afectado por el embalse, que une los distritos de Encarnación y Cambyretá.
Se trata de un tramo de 600m con instalación de alumbrado público, calzada de pavimento asfáltico de 9 m de ancho y veredas peatonales de 2,50 m. Esta obra incluyó la construcción de un puente de hormigón armado de 45m de longitud con un ancho de calzada de 7m y dos veredas peatonales de 1,35 m.

Tramos viales sobre el Arroyo Poti-y, en Ruta 14

Son tramos viales urbanos sobre el Arroyo Poti-y. Además del puente en la calle Curupayty, se construyó sobre el citado arroyo en la Ruta 14 un tramo vial de 700 m de longitud, que incluye un puente de hormigón pre-tensado de 30 m, en dos tramos de 15 m cada uno.
